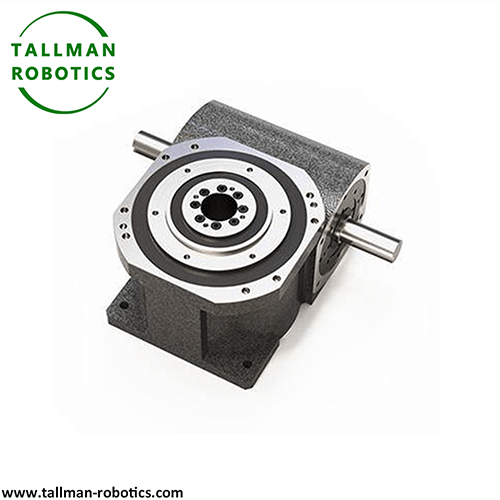

റോട്ടറി ഇൻഡെക്സിംഗ് ക്യാം മെക്കാനിസം ഒരു മെക്കാനിക്കൽ ട്രാൻസ്മിഷൻ മെക്കാനിസമാണ്, ഇത് തുടർച്ചയായ ഭ്രമണ ചലനത്തെ ഒരു ക്യാമിൻ്റെയും ഫോളോവറിൻ്റെയും ഇടപഴകലിലൂടെ ഔട്ട്പുട്ട് ഷാഫ്റ്റിൻ്റെ ഇടയ്ക്കിടെയുള്ള സ്റ്റെപ്പ്വൈസ് റൊട്ടേഷനാക്കി മാറ്റുന്നു. റോട്ടറി ഇൻഡെക്സിംഗ് ക്യാം മെക്കാനിസം കാമിൻ്റെ കോണ്ടൂർ കർവ് കാമ്പായി എടുക്കുന്നു, ഔട്ട്പുട്ട് ഷാഫ്റ്റിൻ്റെ റൊട്ടേഷൻ ആംഗിൾ, താമസ സമയം, ചലന താളം എന്നിവ കൃത്യമായി നിയന്ത്രിക്കുന്നു, കൂടാതെ ഓട്ടോമേഷൻ ഉപകരണങ്ങളിൽ "പീരിയോഡിക് ഇൻഡക്സിംഗ് പൊസിഷനിംഗ്" ഫംഗ്ഷൻ കൈവരിക്കുന്നതിനുള്ള പ്രധാന ഘടകമാണിത്.
റൊട്ടേഷണൽ ഇൻഡക്സിംഗ് മോഷൻ നിയന്ത്രിക്കാൻ ക്യാം പ്രൊഫൈലുകൾ ഉപയോഗിക്കുന്ന ഒരു കൃത്യമായ മെക്കാനിക്കൽ ഉപകരണമാണ് റോട്ടറി ഇൻഡെക്സിംഗ് ക്യാം മെക്കാനിസം. ഇത് ഇൻപുട്ട് ഷാഫ്റ്റിൻ്റെ തുടർച്ചയായ ഭ്രമണ ചലനത്തെ ഔട്ട്പുട്ട് ഷാഫ്റ്റിൻ്റെ (അതായത്, "ഇൻഡക്സിംഗ് പോസ് ഇൻഡക്സിംഗ്" എന്ന ചാക്രിക പ്രവർത്തനം) ഇടയ്ക്കിടെയുള്ള ഇൻഡെക്സിംഗ് റൊട്ടേഷനാക്കി മാറ്റുന്നു. അസംബ്ലി ലൈനുകൾ, പാക്കേജിംഗ് മെഷീനുകൾ, മെഷീൻ ടൂൾ മാറ്റുന്ന സിസ്റ്റങ്ങൾ മുതലായവ പോലുള്ള ഉയർന്ന-പ്രിസിഷൻ പൊസിഷനിംഗ്, ഹൈ സ്പീഡ് ഇൻഡക്സിംഗ്, ഉയർന്ന ലോഡ് സ്ഥിരത എന്നിവ ആവശ്യമുള്ള ഓട്ടോമേഷൻ ഉപകരണങ്ങളിൽ ഈ സ്ഥാപനം വ്യാപകമായി ഉപയോഗിക്കുന്നു.
റോട്ടറി ഇൻഡക്സിംഗ് അതിൻ്റെ ഔട്ട്പുട്ട് ചലനം ഊന്നിപ്പറയുന്നു, ഭ്രമണ ദിശയിൽ (നേർരേഖയോ സ്വിംഗോ അല്ല) ഒരു ഘട്ടം-ഘട്ടം{1}} ഭ്രമണമാണ്, അതേസമയം കാം മെക്കാനിസം അതിൻ്റെ പവർ ട്രാൻസ്മിഷൻ ക്യാമും ഫോളോവറും തമ്മിലുള്ള ദൃഢമായ സമ്പർക്കത്തെ ആശ്രയിച്ചിരിക്കുന്നു എന്ന് വ്യക്തമാക്കുന്നു.
കാമിൻ്റെ ജ്യാമിതീയ രൂപവും മെഷിംഗ് രീതിയും അനുസരിച്ച്, ഇത് പ്രധാനമായും ഇനിപ്പറയുന്ന വിഭാഗങ്ങളായി തിരിച്ചിരിക്കുന്നു:
|
ഘടനാപരമായ തരം |
പ്രധാന സവിശേഷതകൾ, |
സാധാരണ ആപ്ലിക്കേഷൻ സാഹചര്യങ്ങൾ |
|
റോളർ ഗിയർ സൂചിക |
റോളർ ഗിയർ ഇൻഡക്സറിൻ്റെ സിലിണ്ടർ ക്യാമിന് പുറം പ്രതലത്തിൽ ഒരു സർപ്പിള ഗ്രോവ് ഉണ്ട്, ഒപ്പം ഗ്രോവ് കർവിലൂടെ ഇൻഡെക്സിംഗ് ഓടിക്കാൻ ഡ്രൈവ് ചെയ്യുന്ന റോളർ ഗ്രോവിൽ എംബഡ് ചെയ്തിരിക്കുന്നു. |
കനത്ത-ഡ്യൂട്ടി പാർട്സ് പ്രോസസ്സിംഗ് മെഷീനുകളും ഓട്ടോമേറ്റഡ് അസംബ്ലി ലൈനുകളും പോലുള്ള ഉയർന്ന ലോഡ് സാഹചര്യങ്ങളിൽ, പൊസിഷനിംഗ് കൃത്യത ± 15 "(ആർക്ക് സെക്കൻഡ്) വരെ എത്താം. |
|
ഗ്ലോബോയ്ഡൽ കാം ഇൻഡക്സർ |
Globoidal Cam Indexer എന്നത് ഒരു ആർക്ക്{0}}ആകൃതിയിലുള്ള ഒരു ക്യാമറയാണ്, അവിടെ റോളറുകൾ വളഞ്ഞ പ്രതലത്തിലെ ആവേശങ്ങളിലൂടെ ഉരുളുകയും പ്രക്ഷേപണ ദിശ വളഞ്ഞ പ്രതലത്തിൽ വിതരണം ചെയ്യുകയും ചെയ്യുന്നു. |
ഉയർന്ന വേഗതയും കുറഞ്ഞ{0}}ശബ്ദ സാഹചര്യങ്ങളും (പാക്കേജിംഗ് മെഷിനറികളും ഇലക്ട്രോണിക് ഘടക അസംബ്ലി മെഷീനുകളും പോലുള്ളവ), മികച്ച സുഗമമായ പ്രവർത്തനത്തോടെ. |
|
ഫ്ലാറ്റ് കാം സൂചിക |
ഫ്ലാറ്റ് ക്യാം ഇൻഡക്സറിൻ്റെ ഫ്ലാറ്റ് ക്യാം പ്രതലത്തിൽ ഒരു പ്ലാനാർ വളഞ്ഞ പാതയുണ്ട്, കൂടാതെ റോളറും പ്ലാനർ ട്രാജക്റ്ററിയും തമ്മിലുള്ള സമ്പർക്കത്താൽ അനുയായിയെ നയിക്കുന്നു. |
പ്രിസിഷൻ ഇൻസ്പെക്ഷൻ മെഷീനുകൾ, ചെറിയ അസംബ്ലി ടർടേബിളുകൾ എന്നിവ പോലെയുള്ള ഒതുക്കമുള്ള ചെറുതും ഇടത്തരവുമായ{0}}ഉപകരണങ്ങൾക്ക് ഇൻസ്റ്റലേഷൻ ആവശ്യമായ സ്ഥലം കുറവാണ്. |
|
സിലിണ്ടർ ക്യാം സൂചിക |
സിലിണ്ടർ ക്യാം ഇൻഡെക്സർ സർപ്പിളമായ തോടുകളുള്ള ഒരു സിലിണ്ടർ ക്യാം ആണ്, ഇൻഡെക്സിംഗ് നേടുന്നതിന് റോളറുകൾ അക്ഷീയ, ചുറ്റളവ് ദിശകളിലൂടെ സംയുക്ത ചലനത്തിൽ നീങ്ങുന്നു. |
ഏകീകൃതമല്ലാത്ത വിഭജനം അല്ലെങ്കിൽ പ്രത്യേക ആംഗിൾ ആവശ്യകതകൾ (അനിയന്ത്രിതമായ ഭാഗങ്ങളുടെ മെഷീനിംഗ് പോലുള്ളവ) ആവശ്യമായ സാഹചര്യങ്ങളിൽ, ഡിവിഷൻ ആംഗിൾ ഡിസൈൻ വഴക്കമുള്ളതാണ്. |

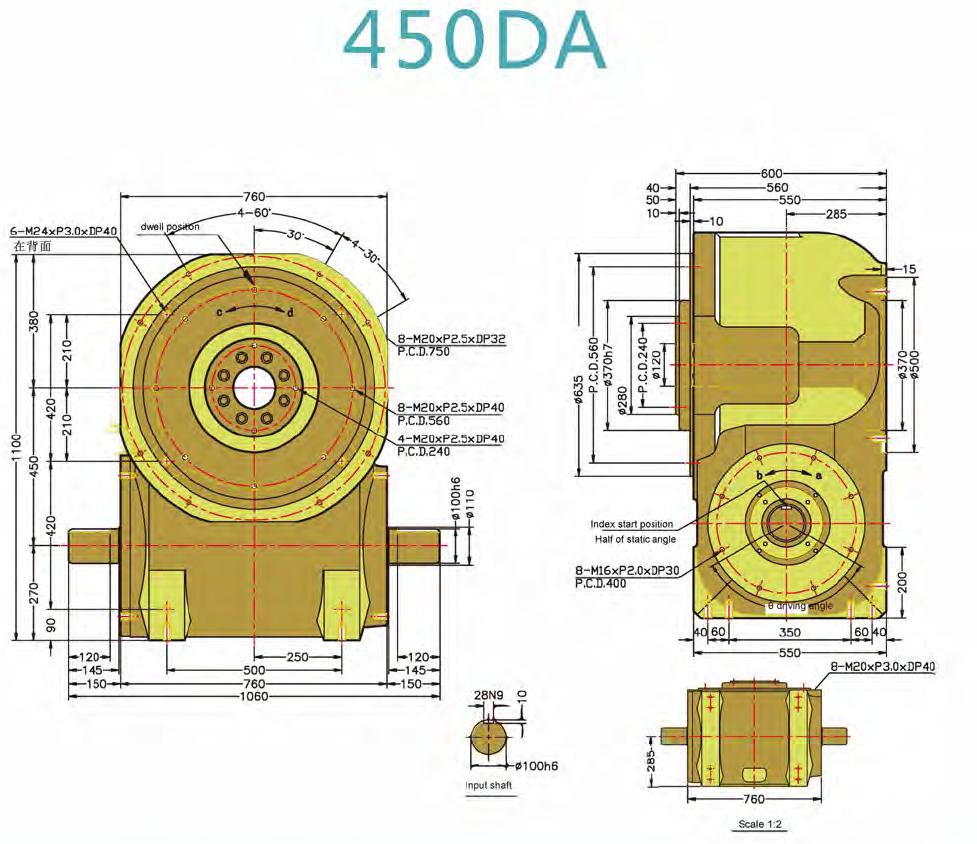

ഇവിടെ ഈ പേജിൽ, ഞങ്ങൾ Cam Indexer-ൻ്റെ മുൻനിര നിർമ്മാതാക്കളായ TallMan Robotics-ൽ നിന്നുള്ള 450 DA Cam Indexers അവതരിപ്പിക്കുന്നു, നിങ്ങൾ ഡാറ്റ ഷീറ്റ്, പ്രൊഡക്ഷൻ ചിത്രങ്ങൾ, വീഡിയോകൾ ഇനിപ്പറയുന്ന രീതിയിൽ കാണും:
കൂടുതൽ പ്രോജക്റ്റുകൾ കാണാനോ Youtube വഴി ഞങ്ങളുടെ വീഡിയോ ഗാലറി സന്ദർശിക്കാനോ നിങ്ങൾക്ക് സ്വാഗതം: https://www.youtube.com/@tallmanrobotics
ഓട്ടോമേഷൻ ഉപകരണങ്ങളുടെ "ബീറ്റ് കോർ" എന്ന നിലയിൽ, റോട്ടറി ഇൻഡെക്സിംഗ് കാം മെക്കാനിസത്തിൻ്റെ പ്രയോഗം കൃത്യമായ ഘട്ടം ഘട്ടമായുള്ള-റൊട്ടേഷൻ ആവശ്യമായ സാഹചര്യങ്ങൾ ഉൾക്കൊള്ളുന്നു:
|
മെക്കാനിക്കൽ പ്രോസസ്സിംഗ് |
മൾട്ടി സ്റ്റേഷൻ ഡ്രില്ലിംഗ് മെഷീനുകൾ, ടാപ്പിംഗ് മെഷീനുകൾ, ലാത്തുകൾക്കുള്ള ഓട്ടോമാറ്റിക് ഫീഡിംഗ് മെക്കാനിസങ്ങൾ (ഘട്ടം ഘട്ടമായി വിവിധ പ്രക്രിയകൾ പൂർത്തിയാക്കുന്നു). |
|
ഇലക്ട്രോണിക് നിർമ്മാണം |
പിസിബി ബോർഡ് ടെസ്റ്റിംഗ് മെഷീൻ, കണക്റ്റർ അസംബ്ലി മെഷീൻ (മില്ലീമീറ്റർ ലെവൽ പൊസിഷനിംഗ് ആവശ്യമാണ്). |
|
പാക്കേജിംഗും പ്രിൻ്റിംഗും |
റോട്ടറി ലേബലിംഗ് മെഷീൻ, ബോട്ടിൽ ക്യാപ് ടൈറ്റനിംഗ് മെഷീൻ (ലോഡിംഗ് പ്രോസസ്സിംഗ് അൺലോഡിംഗ് ഘട്ടം ഘട്ടമായുള്ള-ഘട്ടം പൂർത്തീകരണം). |
|
മെഡിക്കൽ ഉപകരണങ്ങൾ |
സിറിഞ്ച് അസംബ്ലി മെഷീൻ, ടാബ്ലെറ്റ് സോർട്ടിംഗ് ഉപകരണങ്ങൾ (സ്ഥിരതയ്ക്കും ശുചിത്വത്തിനും ഉയർന്ന ആവശ്യകതകളോടെ). |
റോട്ടറി ഇൻഡെക്സിംഗ് കാം മെക്കാനിസം, ക്യാം പ്രൊഫൈലുകളുടെ കൃത്യമായ രൂപകൽപ്പനയിലൂടെയും കർക്കശമായ പ്രക്ഷേപണത്തിലൂടെയും തുടർച്ചയായ ഇൻപുട്ടിൽ നിന്ന് ഇടയ്ക്കിടെയുള്ള ഔട്ട്പുട്ടിലേക്ക് കാര്യക്ഷമമായ പരിവർത്തനം കൈവരിക്കുന്നു. അതിൻ്റെ ഉയർന്ന കൃത്യത, സ്ഥിരത, ദീർഘായുസ്സ് എന്നിവ താളം നിയന്ത്രിക്കുന്നതിനും ഓട്ടോമേറ്റഡ് പ്രൊഡക്ഷൻ ലൈനുകളിലെ സ്ഥാനനിർണ്ണയത്തിനുമുള്ള "കോർ സെൻ്റർ" ആക്കുന്നു, കൃത്യമായ നിർമ്മാണം, ഇലക്ട്രോണിക് അസംബ്ലി, പാക്കേജിംഗ്, മറ്റ് മേഖലകൾ എന്നിവയിൽ ഓട്ടോമേഷൻ നവീകരണങ്ങളെ വ്യാപകമായി പിന്തുണയ്ക്കുന്നു.
