കാമിൻ്റെ മെഷിംഗിലൂടെയും ഡ്രൈവ് ചെയ്ത ഘടകത്തിൻ്റെ പ്രൊഫൈലിലൂടെയും ഇടയ്ക്കിടെയുള്ള ഭ്രമണമോ രേഖീയ ചലനമോ കൈവരിക്കുന്ന ഉയർന്ന-പ്രിസിഷൻ മെക്കാനിക്കൽ ട്രാൻസ്മിഷൻ ഉപകരണമാണ് കാം ഡ്രൈവൻ ഇൻഡക്സർ. ഇൻപുട്ട് ഷാഫ്റ്റ് തുടർച്ചയായി കറങ്ങുമ്പോൾ, കാമിൻ്റെ പ്രൊഫൈൽ ഡ്രൈവ് ചെയ്ത റോളറിനെ തള്ളുന്നു, ഇത് ഔട്ട്പുട്ട് ഷാഫ്റ്റ് ഇടയ്ക്കിടെയുള്ള സൂചിക ചലനം ഉണ്ടാക്കുന്നു. താമസസമയത്ത്, Cam Driven Indexer-ൻ്റെ പ്രത്യേക പ്രൊഫൈൽ ഔട്ട്പുട്ട് ഷാഫ്റ്റിൻ്റെ സ്ഥിരമായ ലോക്കിംഗ് നിലനിർത്തുന്നു. പ്രവർത്തനത്തിൻ്റെ കൃത്യതയും ആവർത്തനക്ഷമതയും ഉറപ്പാക്കിക്കൊണ്ട് തുടർച്ചയായ ഇൻപുട്ട് ചലനത്തെ നിയന്ത്രിക്കാവുന്ന ഇടയ്ക്കിടെയുള്ള ഔട്ട്പുട്ട് ചലനമാക്കി മാറ്റുക എന്നതാണ് പ്രധാന പ്രവർത്തനം. ഓട്ടോമേറ്റഡ് പ്രൊഡക്ഷൻ, പ്രിസിഷൻ മാനുഫാക്ചറിംഗ് തുടങ്ങിയ മേഖലകളിൽ വ്യാപകമായി ഉപയോഗിക്കുന്നു.
Cam Driven Indexer-ൻ്റെ പ്രവർത്തനം ക്യാം മെക്കാനിസത്തിൻ്റെ ചലനാത്മക സവിശേഷതകളെ അടിസ്ഥാനമാക്കിയുള്ളതാണ്, അതിൻ്റെ പ്രധാന തത്വം ഇനിപ്പറയുന്ന പ്രധാന ഭാഗങ്ങളായി വേർപെടുത്താവുന്നതാണ്: ക്യാം, ഫോളോവർ, ഇൻഡെക്സിംഗ് പൊസിഷനിംഗ്, ക്യാം പ്രൊഫൈലിൻ്റെ കർവ് പാരാമീറ്ററുകൾ രൂപകൽപ്പന ചെയ്ത് (ലിഫ്റ്റ്, ലീഡ് ആംഗിൾ, റെസ്റ്റ് ആംഗിൾ മുതലായവ), ചലന വേഗത, ഡ്രൈവ് നിയന്ത്രിക്കുന്നതിനുള്ള സമയം, ത്വരിതപ്പെടുത്തൽ എന്നിവ കൃത്യമായി ക്രമീകരിക്കാം.
അതിൻ്റെ ഘടനയും ചലന രൂപവും അനുസരിച്ച്, Cam Driven Indexer ഇനിപ്പറയുന്ന പൊതുവായ തരങ്ങളായി തിരിക്കാം:
|
ക്യാം സൂചികകൾ |
ഘടന |
ഫീച്ചറുകൾ |
|
ഡിസ്ക് കാം സൂചിക |
ക്യാം ഡിസ്ക്{0}}ആകൃതിയിലാണ്, ഫോളോവർ സാധാരണയായി ഔട്ട്പുട്ട് ഷാഫ്റ്റുമായി ബന്ധിപ്പിച്ചിരിക്കുന്നു. കാം പ്രൊഫൈലിൻ്റെ ഭ്രമണത്തിലൂടെ ഔട്ട്പുട്ട് ഷാഫ്റ്റ് ഇടയ്ക്കിടെ കറങ്ങുന്നു. |
ഒതുക്കമുള്ള ഘടന, ഉയർന്ന ഇൻഡെക്സിംഗ് കൃത്യത (± 30 ആർക്ക് സെക്കൻഡ് വരെ), ശക്തമായ ലോഡ്{1}}ഭാരം വഹിക്കാനുള്ള ശേഷി, ചെറുതും ഇടത്തരവുമായ{2}}വലിപ്പമുള്ള ഇടയ്ക്കിടെയുള്ള ട്രാൻസ്മിഷൻ സാഹചര്യങ്ങൾക്ക് (ഓട്ടോമേറ്റഡ് അസംബ്ലി ലൈനുകളും പാക്കേജിംഗ് മെഷിനറികളും പോലുള്ളവ) അനുയോജ്യമാണ്. |
|
സിലിണ്ടർ ക്യാം സൂചിക |
കാമിന് സിലിണ്ടർ ആകൃതിയാണ്, സിലിണ്ടറിൻ്റെ പുറം ഉപരിതലത്തിലോ അകത്തെ ദ്വാരത്തിലോ കോണ്ടൂർ മെഷീൻ ചെയ്തിരിക്കുന്നു. ഓടിക്കുന്ന ഭാഗം റോളറുകളിലൂടെ ക്യാം ഗ്രോവുമായി മെഷുചെയ്യുകയും ഔട്ട്പുട്ട് ഷാഫ്റ്റിൻ്റെ ഇടയ്ക്കിടെയുള്ള ചലനം കൈവരിക്കാൻ ക്യാമറ ഉപയോഗിച്ച് കറങ്ങുകയും ചെയ്യുന്നു. |
സുഗമമായ ട്രാൻസ്മിഷൻ, ഫാസ്റ്റ് സ്പീഡ് (പരമാവധി ഇൻപുട്ട് വേഗത 1500 ആർപിഎം വരെ), മൾട്ടി സ്റ്റേഷൻ ഇൻഡക്സിംഗ് കഴിവുള്ള, കുപ്പി ക്യാപ് മെഷീനുകൾ, ഇലക്ട്രോണിക് ഘടക അസംബ്ലി മെഷീനുകൾ എന്നിവ പോലുള്ള ഉയർന്ന വേഗതയുള്ള ഓട്ടോമേഷൻ ഉപകരണങ്ങളിൽ സാധാരണയായി ഉപയോഗിക്കുന്നു. |
|
ഗ്ലോബോയ്ഡൽ കാം ഇൻഡക്സർ |
ക്യാം പ്രൊഫൈൽ വളഞ്ഞതും, ഓടിക്കുന്ന ഘടകത്തിൻ്റെ റോളറുകളുള്ള ഒരു സ്പേഷ്യൽ മെഷ് രൂപപ്പെടുത്തുന്നതുമാണ്. ഔട്ട്പുട്ട് ഷാഫ്റ്റിന് വലിയ കോണുകളിൽ ഇടയ്ക്കിടെയുള്ള ഭ്രമണം നേടാൻ കഴിയും. |
ശക്തമായ{0}}ഭാരം വഹിക്കാനുള്ള ശേഷി, ആഘാത പ്രതിരോധം, ദൈർഘ്യമേറിയ സേവന ജീവിതം, കനത്ത-ഡ്യൂട്ടി ലോഡ് സാഹചര്യങ്ങൾക്ക് അനുയോജ്യമാണ് (മെഷീൻ ടൂൾ ഇൻഡെക്സിംഗ്, മെറ്റലർജിക്കൽ ഉപകരണങ്ങൾ). |
വ്യാവസായിക ഓട്ടോമേഷനിൽ കൃത്യമായ ഇടവിട്ടുള്ള ചലനം കൈവരിക്കുന്നതിനുള്ള പ്രധാന ഘടകമാണ് ക്യാം ഡ്രൈവൺ ഇൻഡെക്സർ. അതിൻ്റെ പ്രകടനം ഉപകരണങ്ങളുടെ കാര്യക്ഷമതയെയും ഉൽപ്പന്ന ഗുണനിലവാരത്തെയും നേരിട്ട് ബാധിക്കുന്നു. തിരഞ്ഞെടുക്കുമ്പോൾ, നിർദ്ദിഷ്ട തൊഴിൽ സാഹചര്യങ്ങളുടെ കൃത്യത ആവശ്യകതകൾ, ലോഡ് വലുപ്പം, വേഗത ആവശ്യകതകൾ എന്നിവ സമഗ്രമായി പരിഗണിക്കേണ്ടത് ആവശ്യമാണ്.

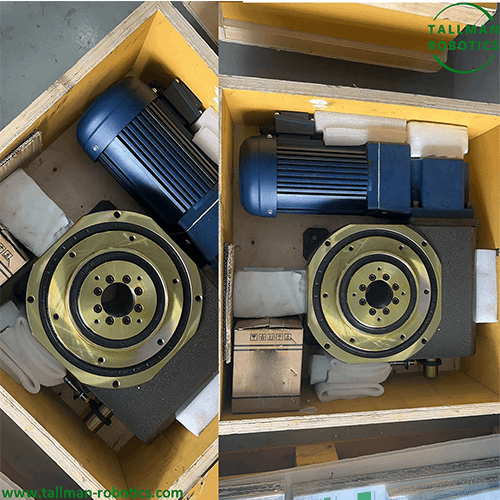

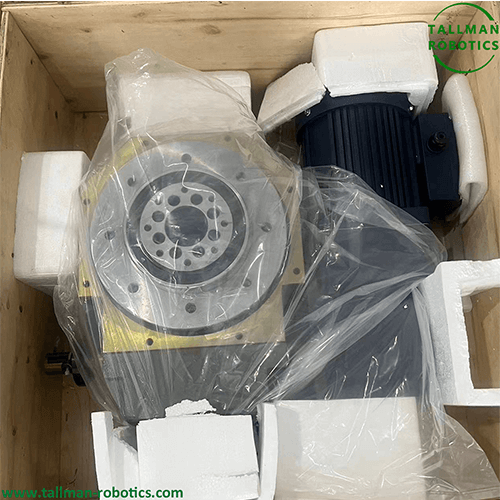

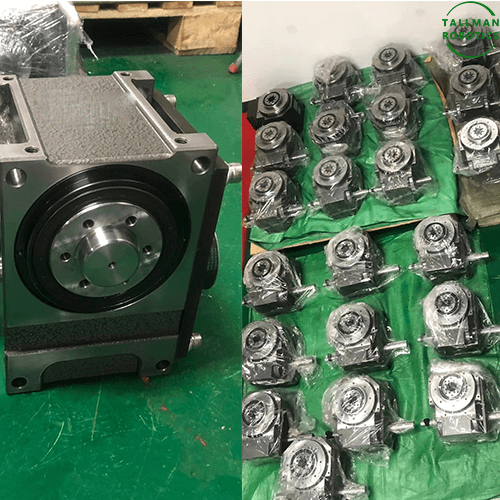

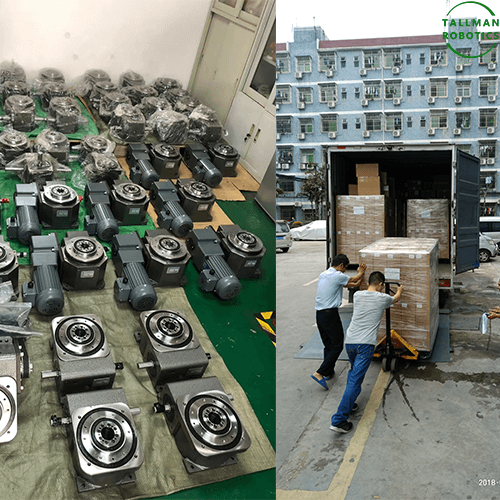

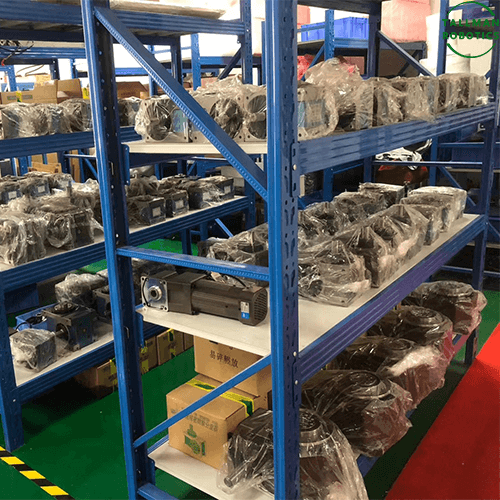

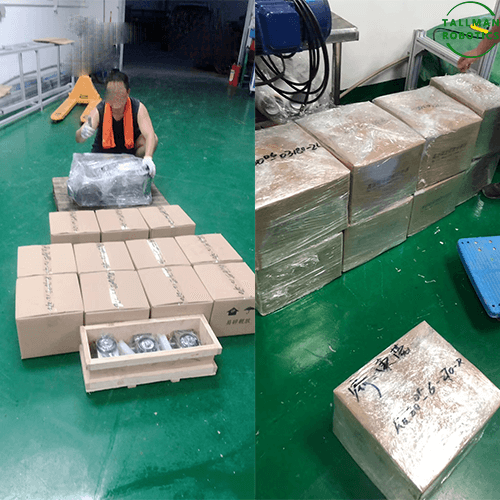

ഇവിടെ ഈ പേജിൽ, ഞങ്ങൾ Cam Indexer-ൻ്റെ മുൻനിര നിർമ്മാതാക്കളായ TallMan Robotics-ൽ നിന്നുള്ള 60 DF Cam Indexers അവതരിപ്പിക്കുന്നു, നിങ്ങൾ ഡാറ്റ ഷീറ്റ്, പ്രൊഡക്ഷൻ ചിത്രങ്ങൾ, വീഡിയോകൾ എന്നിവ ഇനിപ്പറയുന്ന രീതിയിൽ കാണും:
കൂടുതൽ പ്രോജക്റ്റുകൾ കാണാനോ Youtube വഴി ഞങ്ങളുടെ വീഡിയോ ഗാലറി സന്ദർശിക്കാനോ നിങ്ങൾക്ക് സ്വാഗതം: https://www.youtube.com/@tallmanrobotics
ഉയർന്ന-പ്രിസിഷൻ ഇൻ്റർമിറ്റൻ്റ് പൊസിഷനിംഗും സ്ഥിരതയുള്ള മെക്കാനിക്കൽ ട്രാൻസ്മിഷനും ഉള്ളതിനാൽ വ്യാവസായിക ഓട്ടോമേഷൻ, പ്രിസിഷൻ മാനുഫാക്ചറിംഗ്, മറ്റ് ഫീൽഡുകൾ എന്നിവയിൽ Cam Driven Indexer-ന് ധാരാളം സാധാരണ ആപ്ലിക്കേഷനുകൾ ഉണ്ട്. വ്യവസായവും സാഹചര്യവും അനുസരിച്ച് തരംതിരിച്ചിരിക്കുന്ന നിർദ്ദിഷ്ട കേസുകൾ ഇനിപ്പറയുന്നവയാണ്:
|
വ്യവസായം |
അപേക്ഷ |
രംഗം |
തത്വം |
പ്രയോജനം |
|
ഓട്ടോമേറ്റഡ് അസംബ്ലിയും പ്രൊഡക്ഷൻ ലൈൻ |
മൾട്ടി സ്റ്റേഷൻ ഘടകം അസംബ്ലി മെഷീൻ |
ബെയറിംഗുകൾ, ഗിയറുകൾ, കണക്ടറുകൾ തുടങ്ങിയ ചെറിയ മെക്കാനിക്കൽ ഭാഗങ്ങളുടെ ഓട്ടോമേറ്റഡ് അസംബ്ലി. |
വർക്ക്പീസ് "ലോഡിംഗ്, പ്രസ്സിംഗ്, ടെസ്റ്റിംഗ്, അൺലോഡിംഗ്" എന്നിവയിലേക്കും മറ്റ് വർക്ക്സ്റ്റേഷനുകളിലേക്കും തുടർച്ചയായി കൊണ്ടുപോകുന്നതിന് ഡിസ്ക്-ആകൃതിയിലുള്ള ക്യാം ഡ്രൈവൺ ഇൻഡക്സർ ആണ് കറങ്ങുന്ന വർക്ക്ടേബിൾ നയിക്കുന്നത്. വർക്ക് ടേബിൾ നിശ്ചലമാകുമ്പോൾ ഓരോ വർക്ക് സ്റ്റേഷനും പ്രവർത്തനം പൂർത്തിയാക്കുന്നു. |
ഇൻഡെക്സിംഗ് കൃത്യതയ്ക്ക് ± 30 ആർക്ക് സെക്കൻഡിൽ എത്താൻ കഴിയും, വൻതോതിലുള്ള ഉൽപ്പാദനത്തിന് അനുയോജ്യമായ (ഓട്ടോമോട്ടീവ് സെൻസർ അസംബ്ലി ലൈനുകൾ പോലുള്ളവ) ഭാഗങ്ങളുടെ അസംബ്ലിയുടെ ഏകാഗ്രത, ലംബത, മറ്റ് സഹിഷ്ണുത ആവശ്യകതകൾ എന്നിവ ഉറപ്പാക്കുന്നു. |
|
ഇലക്ട്രോണിക് ഘടകങ്ങൾ ചേർക്കുന്നതിനുള്ള ഉപകരണങ്ങൾ |
പിസിബി ബോർഡുകളിൽ (പ്രിൻ്റ് സർക്യൂട്ട് ബോർഡുകൾ) ഇലക്ട്രോണിക് ഘടകങ്ങൾ (റെസിസ്റ്ററുകൾ, കപ്പാസിറ്ററുകൾ, പിന്നുകൾ) ഓട്ടോമാറ്റിക് ഇൻസേർഷനും ഇൻസ്റ്റാളേഷനും. |
സിലിണ്ടർ ക്യാം ഡ്രൈവൺ ഇൻഡെക്സർ കൺവെയർ ബെൽറ്റിനെയോ കറങ്ങുന്ന പ്ലാറ്റ്ഫോമിനെയോ ഇടയ്ക്കിടെ ചലിപ്പിക്കുന്നതിന് ഡ്രൈവ് ചെയ്യുന്നു, കൂടാതെ ചലന തടസ്സം ഒഴിവാക്കി, താൽക്കാലികമായി നിർത്തുന്ന കാലയളവിൽ ഘടകങ്ങൾ ഗ്രാസ്പിംഗും ഇൻസേർഷനും പൂർത്തിയാക്കാൻ റോബോട്ടിക് കൈയുമായി സഹകരിക്കുന്നു. |
ഉയർന്ന വേഗതയുള്ള പ്രതികരണം (ഇൻപുട്ട് വേഗത 1000 ആർപിഎം വരെ), ഇലക്ട്രോണിക് നിർമ്മാണ വ്യവസായത്തിൻ്റെ ഉയർന്ന സൈക്കിൾ ഡിമാൻഡ് നിറവേറ്റുന്നു. |
|
|
പാക്കേജിംഗും പ്രിൻ്റിംഗ് മെഷിനറിയും |
ഹൈ സ്പീഡ് പാക്കേജിംഗ് മെഷീൻ |
സാഹചര്യം: ഭക്ഷണത്തിൻ്റെയും മരുന്നുകളുടെയും കുപ്പിയിലാക്കിയ/ബാഗിലുള്ള പാക്കേജിംഗ് (കാൻഡി പാക്കേജിംഗ്, വാമൊഴിയായി ദ്രാവകം നിറയ്ക്കൽ തുടങ്ങിയവ). |
-കൺവെയർ ബെൽറ്റിൻ്റെ ഇടയ്ക്കിടെയുള്ള ഫീഡിംഗ് നിയന്ത്രിക്കുന്നതിനും പാക്കേജിംഗ് ഫിലിമിനും ഉൽപ്പന്നത്തിനും ഇടയിലുള്ള സിൻക്രണസ് പൊസിഷനിംഗ് ഉറപ്പാക്കാനും സീലിംഗിനും കട്ടിംഗിനും കൃത്യമായ വിന്യാസം നേടുന്നതിനും ഒരു സിലിണ്ടർ ക്യാം ഡ്രൈവൺ ഇൻഡെക്സർ ഉപയോഗിക്കുക. -ലിക്വിഡ് ചോർച്ചയോ അധികമോ ഒഴിവാക്കിക്കൊണ്ട്, താൽക്കാലികമായി നിർത്തുന്ന ഘട്ടത്തിൽ ക്വാണ്ടിറ്റേറ്റീവ് ഫില്ലിംഗ് പൂർത്തിയാക്കാൻ റോട്ടറി ഫില്ലിംഗ് ഹെഡ് ഡ്രൈവ് ചെയ്യുക. |
സുഗമമായ സംപ്രേക്ഷണം, സ്ലിപ്പേജ് ഇല്ല, ഉയർന്ന വേഗതയുള്ള (മിനിറ്റിൽ 300 കുപ്പികളോ അതിൽ കൂടുതലോ) പാക്കേജിംഗ് ലൈനുകൾക്ക് അനുയോജ്യമാണ്. |
|
പ്രിൻ്റിംഗ് ഉപകരണങ്ങളുടെ പൊസിഷനിംഗ് സിസ്റ്റം |
ലേബൽ പ്രിൻ്റിംഗ്, പേപ്പർ കപ്പ് പാറ്റേൺ പ്രിൻ്റിംഗ്, ഫിലിം പ്രിൻ്റിംഗ് എന്നിവയ്ക്കുള്ള കളർ പൊസിഷനിംഗ്. |
വളഞ്ഞ Cam Driven Indexer, പ്രിൻ്റിംഗ് ഡ്രമ്മിനെ ഇടയ്ക്കിടെ തിരിക്കാൻ ഡ്രൈവ് ചെയ്യുന്നു, കൂടാതെ മൾട്ടി-കളർ ഓവർലേ പ്രിൻ്റിംഗിൽ വ്യതിയാനമില്ലെന്ന് ഉറപ്പാക്കാൻ പ്രീസെറ്റ് ഇൻഡെക്സിംഗ് ആംഗിളുകൾ വഴി ഓരോ പ്രിൻ്റിംഗിൻ്റെയും പാറ്റേൺ സ്പെയ്സിംഗ് നിയന്ത്രിക്കുന്നു. |
ആവർത്തന കൃത്യത<± 10 arc seconds to avoid pattern misalignment and increase in scrap rate. |
|
|
യന്ത്ര ഉപകരണങ്ങളും കൃത്യമായ മെഷീനിംഗും |
CNC മെഷീൻ ടൂൾ ഇൻഡെക്സിംഗ് വർക്ക്ടേബിൾ |
മില്ലിംഗ് മെഷീനുകൾ, ഡ്രില്ലിംഗ് മെഷീനുകൾ, മെഷീനിംഗ് സെൻ്ററുകൾ (ഷഡ്ഭുജാകൃതിയിലുള്ള ബോൾട്ടുകളും വാൽവ് ബോഡി ഹോൾ സിസ്റ്റങ്ങളും പോലുള്ളവ) എന്നിവയിൽ ബഹുമുഖ വർക്ക്പീസുകളുടെ-സംസ്കരണം. |
വളഞ്ഞ ക്യാം ഇൻഡെക്സർ വർക്ക് ബെഞ്ചിന് കീഴിൽ സംയോജിപ്പിച്ചിരിക്കുന്നു, കൂടാതെ ഇൻപുട്ട് ഷാഫ്റ്റ് റൊട്ടേഷൻ ആംഗിൾ 6, 8, മുതലായവ സ്ഥാനങ്ങളിൽ വർക്ക് ബെഞ്ചിൻ്റെ ഇടയ്ക്കിടെയുള്ള റൊട്ടേഷൻ നേടുന്നതിന് പ്രോഗ്രാമിംഗിലൂടെ നിയന്ത്രിക്കപ്പെടുന്നു, മാനുവൽ ഫ്ലിപ്പിംഗ് ആവശ്യമില്ല. |
ശക്തമായ ബെയറിംഗ് കപ്പാസിറ്റി (റേഡിയൽ ലോഡ് നിരവധി ടൺ വരെ എത്താം), വൈബ്രേഷൻ മുറിക്കുന്നതിന് പ്രതിരോധം, മെഷീനിംഗ് ഡൈമൻഷണൽ കൃത്യത ഉറപ്പാക്കുന്നു. |
|
ടൂൾ/മോൾഡ് സ്വിച്ചിംഗ് ഉപകരണം |
ഓട്ടോമാറ്റിക് ടൂൾ മാറ്റുന്ന CNC മെഷീൻ ടൂൾ, സ്റ്റാമ്പിംഗ് ഡൈ ക്വിക്ക് സ്വിച്ചിംഗ് സിസ്റ്റം. |
ക്യാം ഡ്രൈവൻ ഇൻഡെക്സർ, ടൂൾ മാഗസിൻ അല്ലെങ്കിൽ മോൾഡ് ടർടേബിളിനെ ഇടയ്ക്കിടെ തിരിക്കാൻ ഡ്രൈവ് ചെയ്യുന്നു, ടാർഗെറ്റ് ടൂൾ/അച്ചിനെ ടൂൾ മാറ്റുന്ന സ്ഥാനത്തേക്ക് കൃത്യമായി സ്ഥാപിക്കുന്നു, കൂടാതെ മാറ്റിസ്ഥാപിക്കൽ പൂർത്തിയാക്കാൻ റോബോട്ടിക് കൈയുമായി സഹകരിക്കുന്നു. |
ചെറിയ പൊസിഷനിംഗ് സമയം (<0.5 seconds), improving the utilization rate of idle time of equipment. |
|
|
ഭക്ഷ്യ, ഫാർമസ്യൂട്ടിക്കൽ വ്യവസായം |
മയക്കുമരുന്ന് പൂരിപ്പിക്കൽ, സീലിംഗ് യന്ത്രം |
പെൻസിലിൻ കുപ്പികളുടെയും ആംപ്യൂളുകളുടെയും ലിക്വിഡ് ഫില്ലിംഗും അലുമിനിയം ക്യാപ് സീലിംഗും. |
ഡിസ്ക്-ആകൃതിയിലുള്ള ക്യാം ഇൻഡക്സർ ഒരു വൃത്താകൃതിയിലുള്ള വർക്ക്ടേബിൾ ഡ്രൈവ് ചെയ്യുന്നു, അതിൽ "കുപ്പി ലോഡിംഗ്, പൊസിഷനിംഗ്, ഫില്ലിംഗ്, സീലിംഗ്, ടെസ്റ്റിംഗ്" എന്നിവ ഉൾപ്പെടുന്നു. മയക്കുമരുന്ന് പരിഹാരത്തിൻ്റെ മലിനീകരണം ഒഴിവാക്കാൻ സ്റ്റാറ്റിക് ഘട്ടം അസെപ്റ്റിക് പ്രവർത്തനങ്ങൾ പൂർത്തിയാക്കുന്നു. |
മെറ്റീരിയൽ ഫുഡ് ഗ്രേഡ് മാനദണ്ഡങ്ങൾ പാലിക്കുന്നു (ഉദാഹരണത്തിന് സ്റ്റെയിൻലെസ് സ്റ്റീൽ ക്യാം) കൂടാതെ വൃത്തിയാക്കാനും അണുവിമുക്തമാക്കാനും എളുപ്പമാണ്. |
|
കാൻഡി/ചോക്കലേറ്റ് രൂപപ്പെടുത്തുന്ന യന്ത്രം |
ഹാർഡ് കാൻഡി കംപ്രഷൻ, ചോക്ലേറ്റ് മോൾഡ് ഫില്ലിംഗ് ആൻഡ് ഡെമോൾഡിംഗ്. |
Cam Driven Indexer, മോൾഡ് കൺവെയർ ബെൽറ്റിൻ്റെ ഇടയ്ക്കിടെയുള്ള ചലനം നിയന്ത്രിക്കുന്നു, അസംസ്കൃത വസ്തുക്കൾ കുത്തിവയ്ക്കൽ, തണുപ്പിക്കൽ, രൂപപ്പെടുത്തൽ, താൽക്കാലികമായി നിർത്തുന്ന സമയത്ത് ഡീമോൾഡിംഗ് തുടങ്ങിയ ഘട്ടങ്ങൾ പൂർത്തിയാക്കുന്നു, ഓരോ മിഠായിക്കും സ്ഥിരമായ ആകൃതി ഉണ്ടെന്ന് ഉറപ്പാക്കുന്നു. |
കുറഞ്ഞ-വേഗതയിലും ഉയർന്ന ലോഡ് സാഹചര്യങ്ങളിലും നല്ല സ്ഥിരത, പൂപ്പൽ വ്യതിയാനവും രൂപീകരണ വൈകല്യങ്ങളും ഒഴിവാക്കുന്നു. |
|
|
കണ്ടെത്തൽ, തരംതിരിക്കൽ ഉപകരണങ്ങൾ |
ഉൽപ്പന്ന രൂപം പരിശോധന യന്ത്രം |
ഇലക്ട്രോണിക് ഘടകങ്ങളുടെ (ചിപ്സ്, കണക്ടറുകൾ പോലുള്ളവ), കൃത്യമായ ഭാഗങ്ങൾ (സ്ക്രാച്ചുകൾ, ഡെൻ്റുകൾ, വർണ്ണ വ്യത്യാസങ്ങൾ) എന്നിവയുടെ ഉപരിതല വൈകല്യം കണ്ടെത്തൽ. |
വിഷ്വൽ ഇൻസ്പെക്ഷൻ സ്റ്റേഷനിലേക്ക് വർക്ക്പീസുകളെ തുടർച്ചയായി കൊണ്ടുപോകുന്നതിന് സിലിണ്ടർ ക്യാം ഇൻഡക്സർ കറങ്ങുന്ന പ്ലാറ്റ്ഫോമിനെ നയിക്കുന്നു. നിശ്ചലമാകുമ്പോൾ, ഒരു ക്യാമറ ഉപയോഗിച്ച് ഫോട്ടോകൾ എടുത്ത് അത് വിശകലനം ചെയ്യുന്നു, കൂടാതെ-അനുയോജ്യമല്ലാത്ത ഉൽപ്പന്നങ്ങൾ സോർട്ടിംഗ് മെക്കാനിസം നീക്കം ചെയ്യുന്നു. |
ഡിറ്റക്ഷൻ ഏരിയ തെറ്റായി ക്രമീകരിച്ചിട്ടില്ലെന്ന് ഉറപ്പാക്കാൻ ഡിവിഷൻ പൊസിഷനിംഗ് പിശക് 0.01 മില്ലീമീറ്ററിൽ കുറവായിരിക്കണം. |
|
ബോട്ടിൽ ക്യാപ് സീലിംഗ് ടെസ്റ്റിംഗ് മെഷീൻ |
പാനീയങ്ങൾക്കും കോസ്മെറ്റിക് ബോട്ടിലുകൾക്കുമുള്ള കുപ്പി തൊപ്പികൾ മുറുക്കലും സീൽ ചെയ്യലും. |
Cam Driven Indexer കുപ്പിയെ ഇടയ്ക്കിടെ കറക്കാനും, "ടോർക്ക് ഡിറ്റക്ഷൻ, എയർ പ്രഷർ ലീക്കേജ് ഡിറ്റക്ഷൻ, മാർക്ക് ചെയ്യൽ" എന്നീ സ്റ്റേഷനുകളിലൂടെ ക്രമാനുഗതമായി കടന്നുപോകാനും മെക്കാനിക്കൽ ഘടനയിലൂടെ ഒരു പൂർണ്ണ ഓട്ടോമാറ്റിക് കണ്ടെത്തൽ പ്രക്രിയ കൈവരിക്കാനും സഹായിക്കുന്നു. |
||
|
പുകയില, ലൈറ്റ് വ്യവസായം |
ഒരു സിഗരറ്റ് പാക്കർ |
സിഗരറ്റ് ബോക്സ് രൂപീകരണം, സിഗരറ്റ് ലേബൽ ഒട്ടിക്കൽ, സ്ട്രിപ്പ് ബോക്സ് പാക്കേജിംഗ് എന്നിവയ്ക്കുള്ള ഓട്ടോമേറ്റഡ് പ്രൊഡക്ഷൻ ലൈൻ. |
Cam Driven Indexer സിഗരറ്റ് കൈമാറുന്ന ട്രാക്കിൻ്റെ ഇടയ്ക്കിടെയുള്ള ചലനത്തെ നിയന്ത്രിക്കുന്നു, കൂടാതെ സിഗരറ്റ് ബോക്സിൻ്റെ രൂപീകരണം പൂർത്തിയാക്കാൻ മടക്കാനുള്ള സംവിധാനവുമായി സഹകരിക്കുന്നു, പാക്കേജിംഗ് പേപ്പർ ചുളിവുകളില്ലാതെ സിഗരറ്റുമായി വിന്യസിച്ചിരിക്കുന്നുവെന്ന് ഉറപ്പാക്കുന്നു. |
Maintain low noise operation even under high-speed conditions (>500 പായ്ക്കുകൾ / മിനിറ്റ്). |
|
ക്ലോക്ക് ഭാഗങ്ങൾ അസംബ്ലി മെഷീൻ |
വാച്ച് ചലന ഗിയറുകളുടെയും കൈകളുടെയും കൃത്യമായ അസംബ്ലി. |
മൈക്രോ ഡിസ്ക്-ആകൃതിയിലുള്ള ക്യാം ഡ്രൈവൺ ഇൻഡക്സർ, മില്ലിമീറ്റർ ലെവൽ ഭാഗങ്ങളുടെ മൾട്ടി സ്റ്റേഷൻ കൈമാറ്റം നേടുന്നതിന് മൈക്രോ വർക്ക്ടേബിളിനെ നയിക്കുകയും ഉയർന്ന-പ്രിസിഷൻ അസംബ്ലി പൂർത്തിയാക്കാൻ മൈക്രോ വിഷൻ സിസ്റ്റവുമായി സഹകരിക്കുകയും ചെയ്യുന്നു. |
സ്ഥാനനിർണ്ണയ പിശക്<5 microns, meeting the ultra precision requirements of the watch industry. |
തുടർച്ചയായ ചലനത്തെ നിയന്ത്രിക്കാവുന്ന ഇടയ്ക്കിടെയുള്ള ചലനത്തിലേക്ക് പരിവർത്തനം ചെയ്യുക എന്നതാണ് ക്യാം പ്രവർത്തിക്കുന്ന ഡിവൈഡറിൻ്റെ പ്രധാന മൂല്യം, കൂടാതെ അതിൻ്റെ ആപ്ലിക്കേഷൻ സാഹചര്യങ്ങൾ മൂന്ന് പ്രധാന ആവശ്യകതകൾ പാലിക്കണം:
1. കൃത്യമായ സ്ഥാനനിർണ്ണയം: താൽക്കാലികമായി നിർത്തുന്ന ഘട്ടത്തിൽ വർക്ക്പീസിൻ്റെ സ്ഥാനത്തിൻ്റെ സ്ഥിരത ഉറപ്പാക്കുക;
2. സുസ്ഥിരവും കാര്യക്ഷമവും: ഉയർന്ന സൈക്കിൾ ഉൽപ്പാദനവുമായി പൊരുത്തപ്പെടുകയും ഉപകരണങ്ങളുടെ പരാജയങ്ങൾ കുറയ്ക്കുകയും ചെയ്യുക;
3. മെക്കാനിക്കൽ വിശ്വാസ്യത: പൊടി, വൈബ്രേഷൻ, ഉയർന്ന വേഗത തുടങ്ങിയ ജോലി സാഹചര്യങ്ങളിൽ ദീർഘകാല സ്ഥിരതയുള്ള പ്രവർത്തനം.
മാക്രോസ്കോപ്പിക് ഹെവി{0}}ഡ്യൂട്ടി മെഷീൻ ടൂളുകൾ മുതൽ മൈക്രോസ്കോപ്പിക് ഇലക്ട്രോണിക് ഘടക അസംബ്ലി വരെ, ഓട്ടോമേഷൻ ഉപകരണത്തിലെ "അദൃശ്യ പ്രിസിഷൻ കൺട്രോൾ കോർ" ആണ് ക്യാം ഡ്രൈവൺ ഇൻഡക്സർ.
